Lastra tralicciata prefabbricata tipo Predalle
Elemento modulare prefabbricato in c.a.v.
Marcatura CE · EN 13747:2010 · 1370-CPR-0452
Facilità e sicurezza di posa grazie alla sua leggerezza e adattabilità. L’intradosso di finitura gradevole può essere lasciato a vista per una realizzazione più veloce e meno onerosa.
Agevola la realizzazione di strutture resistenti al fuoco sfruttando lo spessore stesso della lastra come calcestruzzo protettivo per il ferro di armatura portante.
Caratteristiche
Elemento modulare prefabbricato in c.a.v. di spessore 4-5-6 cm, armato e irrigidito con tralicci elettrosaldati incorporati nel getto.
I moduli sono larghi 120 cm e lunghi da 1 m fino a 11,60 m; la lunghezza può essere ridotta a sottomoduli di 2,5 cm, mentre la larghezza a sottomoduli di 5 cm (larghezza minima 15 cm, larghezza massima 120 cm).
La lastra predalle può essere fornita con o senza elementi di alleggerimento incorporati al getto e armatura in acciaio. L’armatura minima di confezionamento è a discrezione di Bonfante s.a.s.

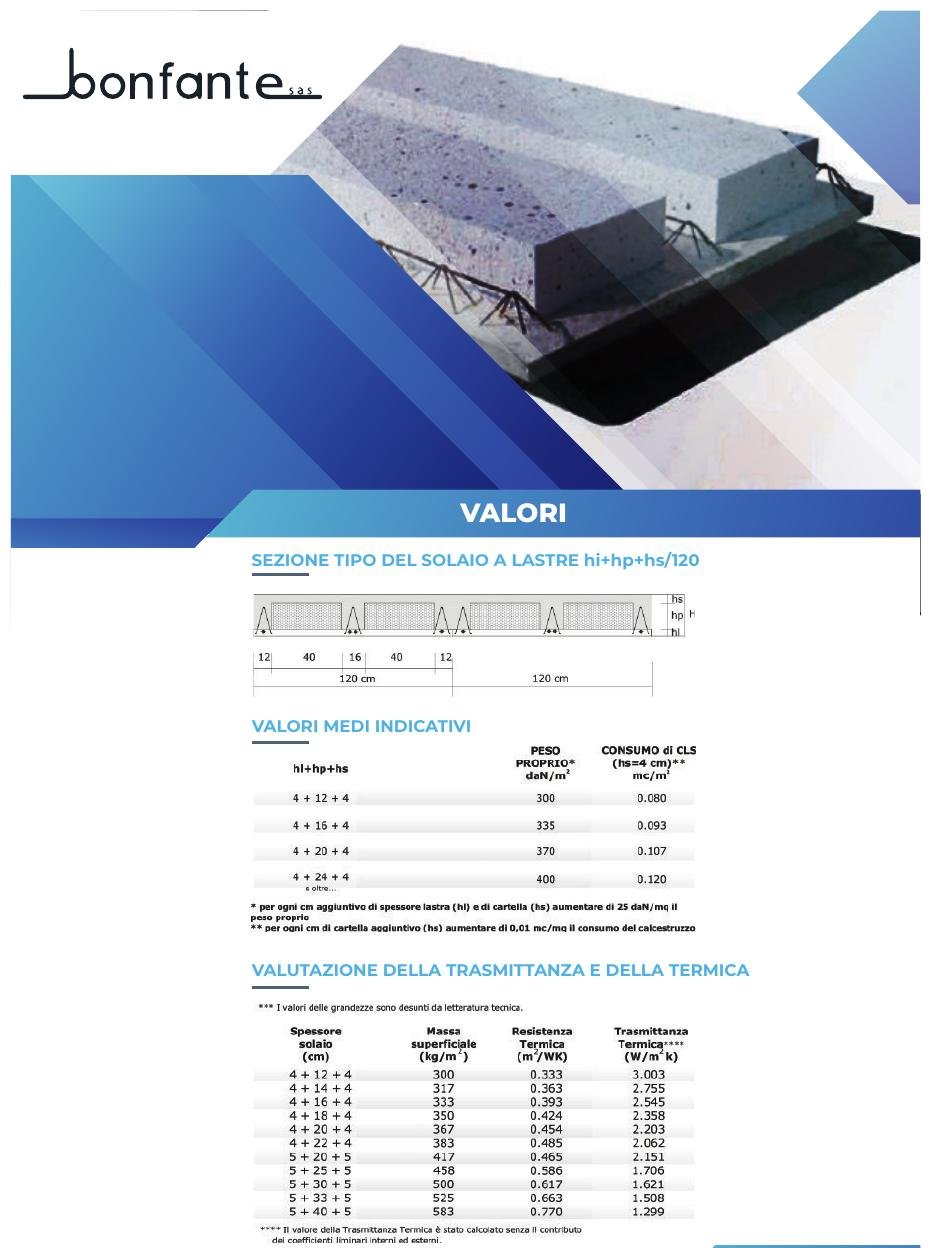

Valori medi indicativi
| hi+hp+hs | Peso proprio* (daN/m²) | Consumo di CLS (hs=4 cm)** (mc/m²) |
|---|---|---|
| 4 + 12 + 4 | 300 | 0,080 |
| 4 + 16 + 4 | 335 | 0,093 |
| 4 + 20 + 4 | 370 | 0,107 |
| 4 + 24 + 4 e oltre… | 400 | 0,120 |
- * Per ogni cm aggiuntivo di spessore lastra (hi) e di cartella (hs) aumentare di 25 daN/mq il peso proprio.
- ** Per ogni cm di cartella aggiuntivo (hs) aumentare di 0,01 mc/mq il consumo del calcestruzzo.
Valutazione della trasmittanza e della resistenza termica
| Spessore solaio (cm) | Massa superficiale (kg/m²) | Resistenza termica (m²K/W) | Trasmittanza termica (W/m²K) |
|---|---|---|---|
| 4 + 12 + 4 | 300 | 0,333 | 3,003 |
| 4 + 14 + 4 | 317 | 0,363 | 2,755 |
| 4 + 16 + 4 | 333 | 0,393 | 2,545 |
| 4 + 18 + 4 | 350 | 0,424 | 2,358 |
| 4 + 20 + 4 | 367 | 0,454 | 2,203 |
| 4 + 22 + 4 | 383 | 0,485 | 2,062 |
| 5 + 20 + 5 | 417 | 0,465 | 2,151 |
| 5 + 25 + 5 | 458 | 0,586 | 1,706 |
| 5 + 30 + 5 | 500 | 0,617 | 1,621 |
| 5 + 33 + 5 | 525 | 0,663 | 1,508 |
| 5 + 40 + 5 | 583 | 0,770 | 1,299 |
- I valori delle grandezze sono desunti da letteratura tecnica.
- Il valore della trasmittanza termica è stato calcolato senza il contributo dei coefficienti liminari interni ed esterni.
Per ogni solaio da noi prodotto vengono forniti
- Relazione di calcolo per la denuncia prevista dalla Legge n. 1086 del 1971 e pratica Vigili del Fuoco
- Schema di montaggio
- Documentazione prevista dal D.M. 14.01.2008 §11.8.5
Il nostro Ufficio Tecnico può fornire le soluzioni più adatte alle Vostre esigenze.
