Travetto tralicciato in laterocemento
Elemento modulare prefabbricato con fondelli in cotto
Marcatura CE · EN 13747:2010 · 1370-CPR-0452
Intradosso in cotto di aspetto omogeneo e facilmente intonacabile. Cantieristica agevole per la leggerezza e la manovrabilità degli elementi.
Estrema flessibilità d’uso e adattabilità geometrica; particolarmente indicato per la posa in caso di ristrutturazione. Buona rigidezza strutturale.

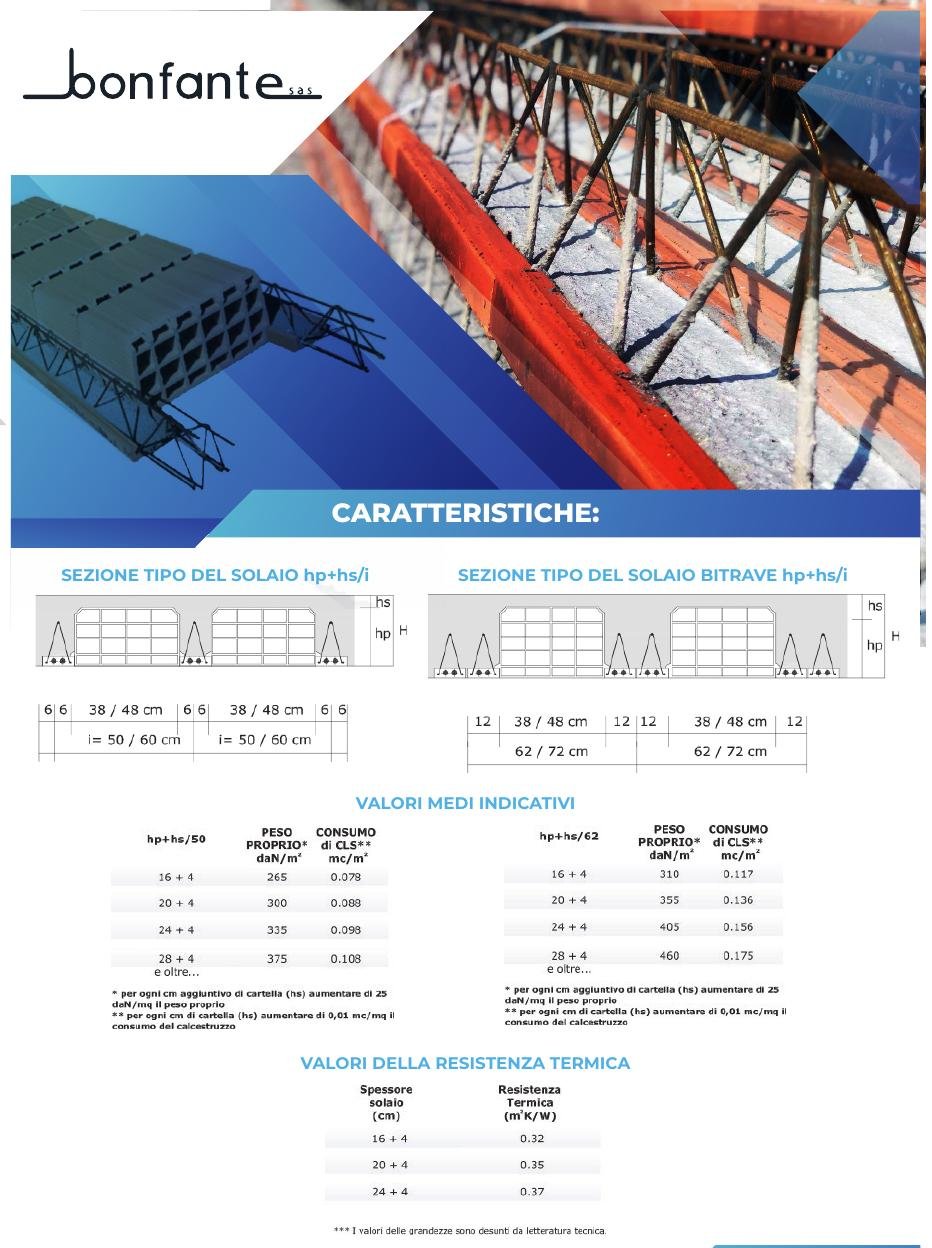

Caratteristiche
Elemento modulare prefabbricato, realizzato con fondelli in cotto di larghezza 12 cm, armati con barre in acciaio, irrigidito con tralicci elettrosaldati incorporati nel getto cementizio.
La lunghezza dei manufatti parte da un minimo di 100 cm e può arrivare fino a 900 cm, con tutte le sottomisure realizzabili di 10 in 10 cm.
Per luci lunghe e/o sovraccarichi elevati è opportuno affiancare due o più travetti. Il solaio viene completato con elementi di alleggerimento in cotto che possono essere forniti e consegnati in pacchi a parte.
I travetti possono essere realizzati con le armature previste dal Progettista e, se richiesto, vengono calcolati i sovraccarichi indicati dal Progettista stesso o secondo Normativa.
Valori medi indicativi – interasse 50 cm
| hp+hs/50 | Peso proprio* (daN/m²) | Consumo di CLS** (mc/m²) |
|---|---|---|
| 16 + 4 | 265 | 0,078 |
| 20 + 4 | 300 | 0,088 |
| 24 + 4 | 335 | 0,098 |
| 28 + 4 e oltre… | 375 | 0,108 |
- * Per ogni cm aggiuntivo di cartella (hs) aumentare di 25 daN/mq il peso proprio.
- ** Per ogni cm di cartella (hs) aumentare di 0,01 mc/mq il consumo del calcestruzzo.
Valori medi indicativi – interasse 62 cm
| hp+hs/62 | Peso proprio* (daN/m²) | Consumo di CLS** (mc/m²) |
|---|---|---|
| 16 + 4 | 310 | 0,117 |
| 20 + 4 | 355 | 0,136 |
| 24 + 4 | 405 | 0,156 |
| 28 + 4 e oltre… | 460 | 0,175 |
- * Per ogni cm aggiuntivo di cartella (hs) aumentare di 25 daN/mq il peso proprio.
- ** Per ogni cm di cartella (hs) aumentare di 0,01 mc/mq il consumo del calcestruzzo.
Valori della resistenza termica
| Spessore solaio (cm) | Resistenza termica (m²K/W) |
|---|---|
| 16 + 4 | 0,32 |
| 20 + 4 | 0,35 |
| 24 + 4 | 0,37 |
- I valori delle grandezze sono desunti da letteratura tecnica.
